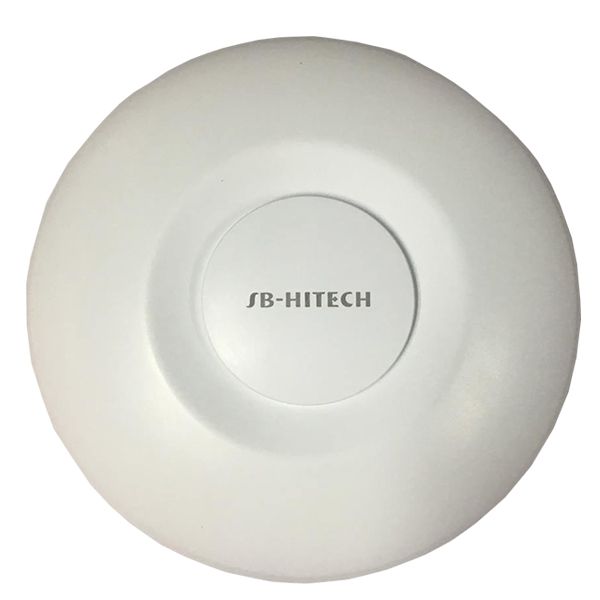

Bộ thu phát không dây camera ip SB-156HW chuyên dụng giá tốt

Bộ thu phát không dây camera ip SB-156HW dùng được cho phương án không dây cho các camera qua đường, từ phòng này sang phòng khác, các điểm khó chạy dây...

bộ thu phát này được dùng chủ yếu trong thang máy hoặc các điểm khó chạy dây, với khoảng cách lên tới 1 km

Bộ thu phát camera dùng trong nhà

Bộ thu phát wifi camera dùng thang máy

Cách đấu nối bộ thu phát tín hiệu không dây SB-156HW

Trước khi lắp đặt camera vào thiết bị thu phát cần đảm bảo đã setup để đầu ghi hoặc máy tính đã kết nối được với camera thông qua dây trực tiếp (SB-156HW là sản phẩm plug and play nên chỉ cần cắm là chạy không cần phải setup IP trong bộ này)

1.Tại đầu camera (ở cabin thang máy):

Switch số 1 luôn gạt xuống để cài đặt thiết bị thành chức năng CPE (trạng thái mặc định là tất cả các swich từ 1-8 đều đang gạt lên)

- Lấy dây mạng cắm nối từ chân POE của cục nguồn (màu đen kèm theo thiết bị) vào 1 trong 2 cổng mạng của bộ thu phát ( AP và CPE ), sau đó cấp điện 220V cho bộ nguồn (cục đen).

- Lấy dây mạng cắm nối từ cổng LAN (của cục nguồn màu đen) vào Camera IP. (lưu ý phải cấp nguồn riêng cho camera IP vì đây không phải cổng PoE), có thể nối thêm 1 camera khi cắm dây mạng vào cổng LAN còn lại của bộ thu phát

2.Tại đầu về máy tính:

(Lắp ở nóc hố kỹ thuật hoặc dưới chân hố kỹ thuật thang máy)

Switch số 1 luôn gạt lên để cài đặt thiết bị thành chức năng AP (trạng thái mặc định là tất cả các swich từ 1-8 đều đang gạt lên)

- Lấy dây mạng cắm nối từ chân POE của cục nguồn (màu đen kèm theo thiết bị) vào 1 trong 2 cổng mạng của bộ thu phát ( AP và CPE ), sau đó cấp điện 220V cho bộ nguồn (cục đen).

- Lấy dây mạng cắm nối từ cổng LAN (của cục nguồn màu đen) vào máy tính hoặc mạng LAN.

3. Kiểm tra trạng thái kết nối:

Sau khi kết nối dây xong, kiểm tra các đèn báo trên bộ SB-156HW

Quan sát các Đèn

Power: Sáng đỏ - báo đã cấp nguồn thành công

WLAN: Sáng – Báo bộ thu phát đã nhận ra nhau

LAN1: sáng báo đã kết nối với camera hoặc máy tính

LAN2: sáng báo đã kết nối với camera hoặc máy tính

Đèn mức tín hiệu từ 1-4

Chỉ đèn 1 sáng: tín hiệu quá yếu (do vật cản hoặc khoảng cách xa quá, hoặc hướng phát không đúng)

Đèn 1 và 2 cùng sáng: Mức tín hiệu yếu

Đèn 1,2 và 3 cùng sáng: Mức tín hiệu bình thường (hoạt động tốt)

Chỉ đèn 4 sáng: Tín hiệu quá mạnh – không nên dùng vì thiết bị thỉnh thoảng sẽ bị treo nếu chỉ 1 đèn 4 sáng (do cục thu và phát quá gần nhau và mặt nhìn thẳng vào nhau, khuyến cáo nên chỉnh lệch góc đi để tín hiệu không quá mạnh). Nếu lắp trong thang máy thì để chéo góc và quay hướng thu phát lệch vào tường để tránh tín hiệu quá mạnh

Đèn 1,2,3,4 cùng sáng: Tín hiệu rất tốt

B. Trường hợp lắp nhiều thang máy gần nhau:

Để tránh xung nhiễu từ cặp thu phát này sang cặp thu phát khác

Vẫn đấu nối và cài đặt switch số 1 như trên:

Đặt cho mỗi cặp thu phát (1 thang máy) 1 nhóm (group) khác nhau

Các switch số 2,3,4,5,6 là các switch để chọn group (Tổng có thể chọn được 32 group khác nhau):

Nếu chỉ có 5 thang máy gần nhau thì cứ cặp thu phát ở thang số 1 thì switch số 2 on, cặp ở thang số 2 thì switch số 3, … cặp ở thang máy số 5 thì switch số 6 on
(Lưu ý: Luôn đảm bảo 1 cặp thu phát trong cùng 1 thang máy các switch từ 2 đến 6 phải gạt giống nhau, switch số 1 khác nhau)
Switch số 7 và số 8 (chế độ point to multipoint) dùng trong trường hợp nhiều bộ CPE (tối đa 4) phát về 1 bộ AP, khi đó các switch 1-6 của bộ CPE đặt giống nhau. Chỉ 7,8 khác nhau.

Cụ thể gạt switch số 2,3,4,5,6 theo hướng dẫn sau:

(Lưu ý: Luôn đảm bảo 1 cặp thu phát trong cùng 1 thang máy các switch từ 2 đến 6 phải gạt giống nhau, switch số 1 khác nhau)

Bạn muốn mua Bộ thu phát không dây chuyên dụng camera ip SB-156HW giá tốt nhất và uy tín nhất ở đâu?. hãy liên hệ với công ty chúng tôi www.thinhvuongphat.com để được tư vấn sản phẩm hợp lý nhất chất lượng nhất phù hợp với nhu cầu đầu tư của quý khách hàng. Hotline: 0967721766. Quý khách hàng hãy gọi điện thoại hoặc sử dụng công cụ chát online Zalo/viber hoặc facebook theo số hotline trên để nhận hỗ trợ tư vấn tốt nhất.

https://www.facebook.com/thinhvuongphat.phanphoicamera/

Hiện nay công ty chúng tôi đang hỗ trợ giá tốt nhất và phân phối camera tại hà nội và phân phối toàn quốc các tỉnh thành trong cả nước. hỗ trợ vận chuyển đến tận nơi cho quý khách hàng.

Thông số kỹ thuật Bộ thu phát không dây chuyên dụng camera ip SB-156HW:

- sử dụng trong thang máy Và các điểm không thể chạy dây như qua đường, qua sân
- Đáp ứng được cho các thang máy lên đến 90 tầng
- Khoảng cách thu phát sóng 1km (không vật cản)
- Có thể điều chỉnh tấn số phát sóng để loại bỏ nhiễu
- kèm Bộ cấp nguồn 24V1A POE Tích hợp sẵn 2 cổng LAN
- Tần số 4.9-6.1Mhz
- Tiêu chuẩn IP66 ngoài trời
- Bảo Hành 12 tháng
